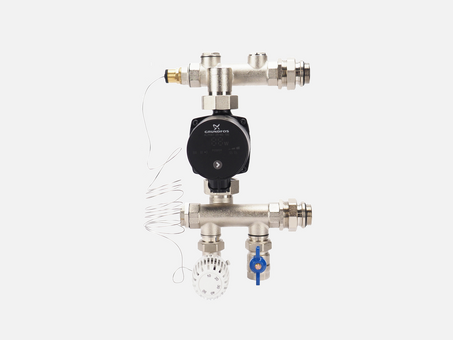

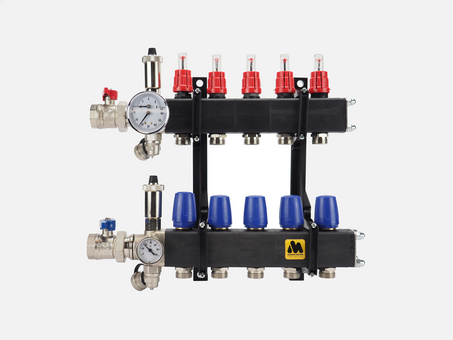

LTV-mengunit voor open verdelers



Mocht u in de (nabije) toekomst overstappen op een warmtebron met een lage aanvoertemperatuur, maar op dit moment nog gebruik maken van een traditioneel systeem met een hoge aanvoertemperatuur, dan kunt u ervoor kiezen om een open verdeler met pompregelaar te laten installeren. Deze mengunit kan (tijdelijk) op een open verdeler worden aangesloten om de aanvoertemperatuur vanuit de warmtebron terug te brengen naar een temperatuur die geschikt is voor vloerverwarming. Deze unit is voorzien van een thermostaatknop in de aanvoer waarmee de vloertemperatuur ingesteld wordt en de ingestelde temperatuur wordt hierbij bereikt door aanvoerwater te mengen met retourwater uit de vloer.

AANSLUITINGEN EN SPECIFICATIES

  • Made in EuropeRegel-unit met pomp, gemaakt van vernikkeld staal
  • LTV-inregelventiel voor actieve werking bij lagere aanvoertemperaturen
  • Voorzien van thermostaatknop met capilair, thermometer en maximaalbeveiliging
  • Mengunit voor open vloerverwarmingsverdelers
  • Geschikte warmtebronnen
       HT CV-ketel (> 65 °C)  :  V              LT CV-ketel (45 °C ~ 55 °C)  :  V
  Zonneboiler (met buffervat)  :  V   LT CV-ketel (< 45 °C)  :  X
  Pelletkachel  :  V   Hybride warmtepomp  :  V
  Stad- / blokverwarming  :  X   Warmtepomp   :  X

AFMETINGEN EN AANSLUITMATEN


Afmetingen regel-unit

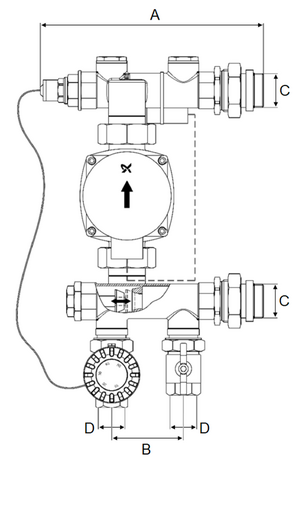

Afmetingen LTV-mengunit
A.
B.
C.
D.		   =
  =
  =
  =		 218 mm
70 mm
1"
3/4"

 buitendraad
 binnendraad		 Spacing

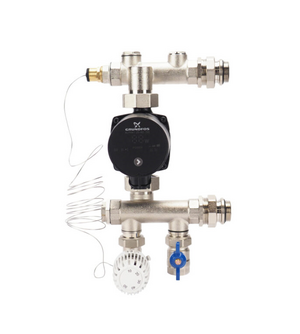

LTV-pompregelaar
Afmetingen regel-unit, gemonteerd op een open verdeler Aanbevolen diameter aanvoer- / retourleiding

Aantal groepen      lengte (mm)      hoogte (mm)      diepte (mm)*   Metalen leiding Kunststof leiding Afstand tot warmtebron

  2 groepen   480   343   176   22 mm 25 mm maximaal 12 meter
  3 groepen   535   343   176   22 mm 25 mm maximaal 12 meter
  4 groepen   590   343   176   22 mm 25 mm maximaal 12 meter
  5 groepen   645   343   176   22 mm 25 mm maximaal  6  meter
  6 groepen   700   343   176   22 mm 25 mm maximaal  6  meter
  7 groepen   755   343   176   22 mm 25 mm maximaal  6  meter
  8 groepen   810   343   176   22 mm 25 mm maximaal  6  meter
  9 groepen   865   343   176   22 mm 25 mm maximaal  6  meter
10 groepen   920   343   176   22 mm 25 mm maximaal  6  meter
11 groepen   975   343   176   28 mm 32 mm maximaal 12 meter
12 groepen   1030   343   176   28 mm 32 mm maximaal 12 meter
13 groepen   1085   343   176   28 mm 32 mm maximaal 12 meter
14 groepen   1140   343   176   28 mm 32 mm maximaal 12 meter
15 groepen   1195   343   176   28 mm 32 mm maximaal 12 meter

 *)   de diepte is inclusief circulatiepomp aan de voorzijde

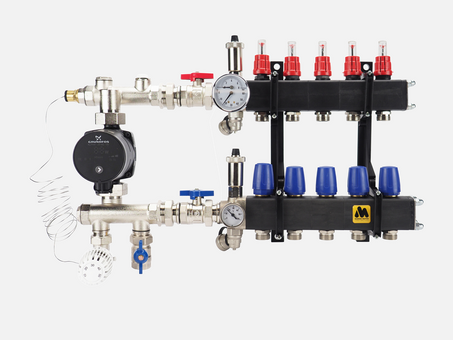

AFBEELDINGEN REGEL-UNIT OP EEN OPEN VERDELER

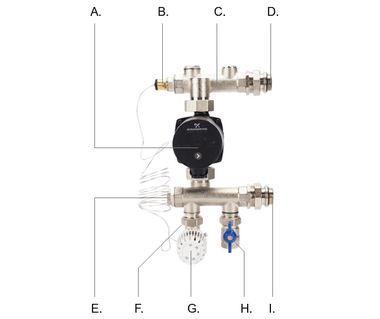

Aansluitingen LTV-mengunit

A.
B.
C.
D.
E.
F.
G.
H.
I. 		  =  energiezuinige circulatiepomp
  =  dompelbuis (voor voeler thermostaatknop)
  =  maximaalbeveiliging (in snoer pomp)
  =  aansluiting aanvoerbalk open verdeler
  =  LTV-inregelventiel
  =  aanvoer met thermostatische afsluiter
  =  thermostaatknop
  =  retour met kogelafsluiter
  =  aansluiting retourbalk open verdeler


PRINCIPESCHEMA

Principeschema LTV-mengunit

1a.
1b.
2.
3.
4.
5.
6. 		   =
  =
  =
  =
  =
  =
  =  		 aanvoerbalk open verdeler
retourbalk open verdeler
thermostatisch ventiel
circulatiepomp
inregelventiel
vloerverwarmingsgroepen
afsluiter



Garantie

  • 5 jaar volledige systeemgarantie
  • 10 jaar garantie op het casco van de unit
