Premium Kunststof Open-verdeler



De Premium Kunststof Open-verdeler is geschikt voor warmtepompen en laagtemperatuursystemen (tot een maximale aanvoertemperatuur van 45 °C) en kan, door de dubbelwandige kunststof modules, ook worden toegepast om te koelen zonder de unit extra te isoleren. De aanvoerbalk van de verdeler is voorzien van inregelbare flowmeters  waarmee de doorstroom van water per groep ingeregeld kan worden en de retourbalk is voorzien van geïntegreerde thermostaat-ventielen met M30-draad (waarop servomotoren van een zone-regelsysteem geplaatst kunnen worden).

VERDELER-AANSLUITINGEN EN SPECIFICATIES

  • Gemaakt van een met glasvezel versterkte polyamideMade in Europe
  • Te gebruiken voor systemen die zowel koelen als verwarmen
  • Inregelbare flowmeters en automatische ontluchters
  • Open verdeelunit voor LT-systemen met een maximale aanvoer van circa 45°C
  • Geschikte warmtebronnen
       HT CV-ketel (> 65 °C)  :  X               LT CV-ketel (45 °C ~ 55 °C)  :  X
  Zonneboiler (met buffervat)  :  X    LT CV-ketel (< 45 °C)  :  V
  Pelletkachel  :  X    Hybride warmtepomp  :  V
  Stad- / blokverwarming  :  X    Warmtepomp   :  V

AFMETINGEN EN AANSLUITMATEN


Afmetingen

Aanbevolen diameter aanvoer- / retourleiding
Aantal groepen      lengte (mm)      hoogte (mm)      diepte (mm)      Metalen leiding Kunststof leiding Afstand tot warmtebron

  2 groepen   265   375   135   22 mm 25 mm maximaal 12 meter
  3 groepen   320   375   135   22 mm 25 mm maximaal 12 meter
  4 groepen   375   375   135   22 mm 25 mm maximaal 12 meter
  5 groepen   430   375   135   22 mm 25 mm maximaal  6  meter
  6 groepen   485   375   135   22 mm 25 mm maximaal  6  meter
  7 groepen   540   375   135   22 mm 25 mm maximaal  6  meter
  8 groepen   595   375   135   22 mm 25 mm maximaal  6  meter
  9 groepen   650   375   135   22 mm 25 mm maximaal  6  meter
10 groepen   705   375   135   22 mm 25 mm maximaal  6  meter
11 groepen   760   375   135   28 mm 32 mm maximaal 12 meter
12 groepen   815   375   135   28 mm 32 mm maximaal 12 meter
13 groepen   870   375   135   28 mm 32 mm maximaal 12 meter
14 groepen   925   375   135   28 mm 32 mm maximaal 12 meter
15 groepen   980   375   135   28 mm 32 mm maximaal 12 meter

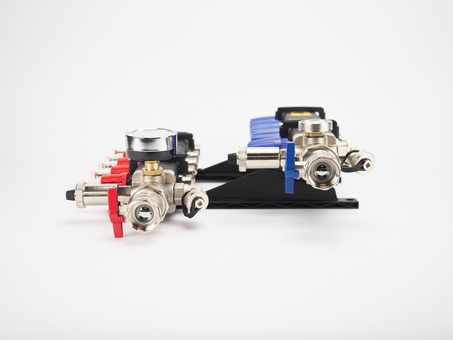

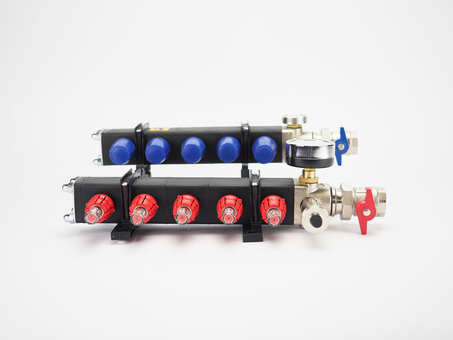

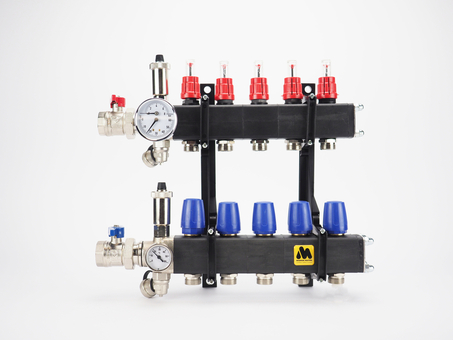

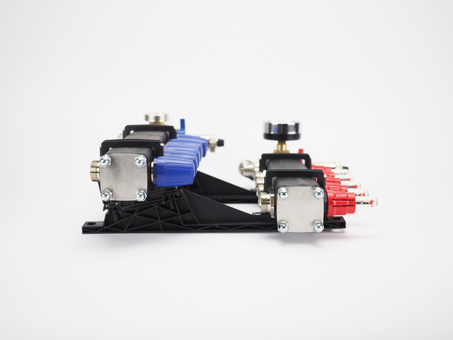

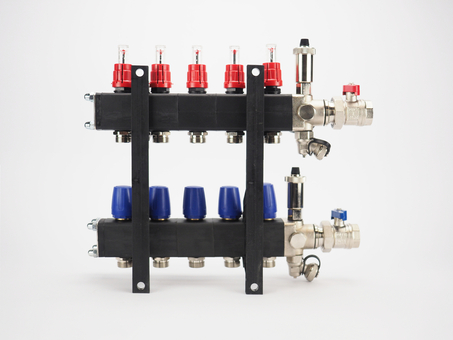

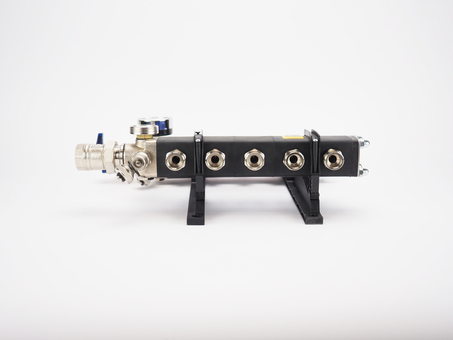

AFBEELDINGEN PREMIUM KUNSTSTOF OPEN-VERDELER

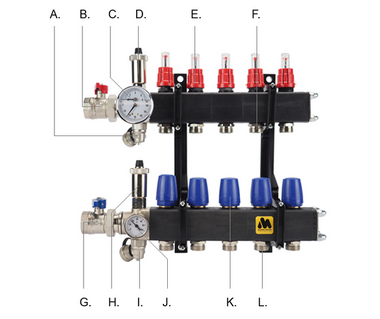

Aansluitingen Open kunststof verdeler

A.
B.
C.
D.
E.
F.
G.
H.
I.
J.
K.
L.		   =  vulnippel
  =  aanvoer met kogelafsluiter, 1"
  =  thermo-/manometer (aanvoer)
  =  automatische ontluchter
  =  inregelbare flowmeter
  =  aanvoer-aansluiting buizen
  =  retour met kogelafsluiter, 1"
  =  automatische ontluchter
  =  vulnippel
  =  thermometer (retour)
  =  thermostatische afsluiter (M30-draad)
  =  retour-aansluiting buizen

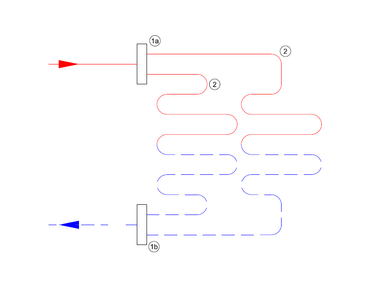

PRINCIPESCHEMA

Principeschema Open LT-verdeler

1a.
1b.
2.		   =
  =
  =  		 aanvoer verdeler
retour verdeler
vloerverwarmingsgroepen



Garantie

  • 5 jaar volledige systeemgarantie
  • 10 jaar garantie op het kunststof casco
